Tout savoir sur les vis de fondation

Total
3
Shares

Pour réaliser la structure de votre terrasse bois, vous avez 3 possibilités :

1 – pose sur une dalle de béton avec lambourdes directement chevillées sur la dalle

2 – pose avec plots réglables à vérin du type Cobra.

3 – pose avec des vis de fondation (solution ne nécessitant pas de béton).

Chaque technique présente ses avantages et ses inconvénients. Si vous souhaitez construire une terrasse en bois sans utiliser de plot ou de dalle en béton, les vis de fondation sont la solution idéale.

Faciles à installer et résistantes, elles offrent un gain de temps considérable pour ancrer solidement votre structure dans le sol. Regardons ensemble comment utiliser des vis de fondation comme structure d’une terrasse.

vis de fondation terrasse

Conditions techniques pour l’utilisation des vis de fondation

La construction d’une terrasse en bois pose généralement de sérieux problèmes lorsque le terrain est instable, en pente, sur de la terre non stabilisée. Les vis de fondations principalement utilisées pour des applications de génie civil avec des engins hydrauliques pour l’enfoncer, sont maintenant déclinées en petits formats comme les vis de fondation SPIRAL mis au point par la marque COBRA.

Les conditions d’utilisation des vis de fondation :

  • Nature de la terre : Lorsque le sol est instable, en terre végétale, ou terre argileuse, une terre plutôt meuble comme du remblais, il est important d’enfouir profondément les fondations pour recherche de la stabilité.

La vis de fondation remplace avantageusement la mise en œuvre de plots en béton

  • Hauteur minimum 25cm : la hauteur nécessaire entre le sol et la hauteur finie de la terrasse est de 25cm au minimum, car il faut un “ lambourdage croisé” constitué d’une solive de 145mm de hauteur (45x145mm) et de lambourde de 60x80mm sur la solive puis l’épaisseur du platelage. La lambourde croisée a l’avantage d’assurer une excellente ventilation en sous face de la structure. Elle permet aussi une mise à niveau beaucoup plus rapide des lambourdes. La structure est ainsi très durable et stable.

La vis de fondation permet de réaliser un bon ancrage en profondeur (80cm) de la structure de votre terrasse. Ces vis peuvent ensuite recevoir un lit de solives et supporter ainsi entre 450 et 900kg sur chacun des points d’appui.

Calcul du nombre de vis de fondation et précautions d’installation

Pour déterminer le nombre de vis de fondation à prévoir selon la dimension de votre terrasse, voici quelques règles à suivre :

  • Espacement entre 2 vis : 200 cm
  • Espacement entre 2 solives : 100 cm
  • Portée de la solive : 30 cm
  • Portée de la poutre porteuse : 15 cm
  • Profondeur minimale d’ancrage dans le sol : 70 cm

Il convient également de veiller à ce que les planches de la terrasse soient orientées dans le même sens que les solives. Les étapes pour bien installer votre terrasse en bois sur des vis de fondation sont au nombre de quatre :

  1. Vissage
  2. Pose des solives
  3. Pose des poutres porteuses
  4. Pose des planches en bois

Mise en œuvre des vis de fondation 

La mise en œuvre est relativement facile avec les outils développés par la marque Cobra ®.

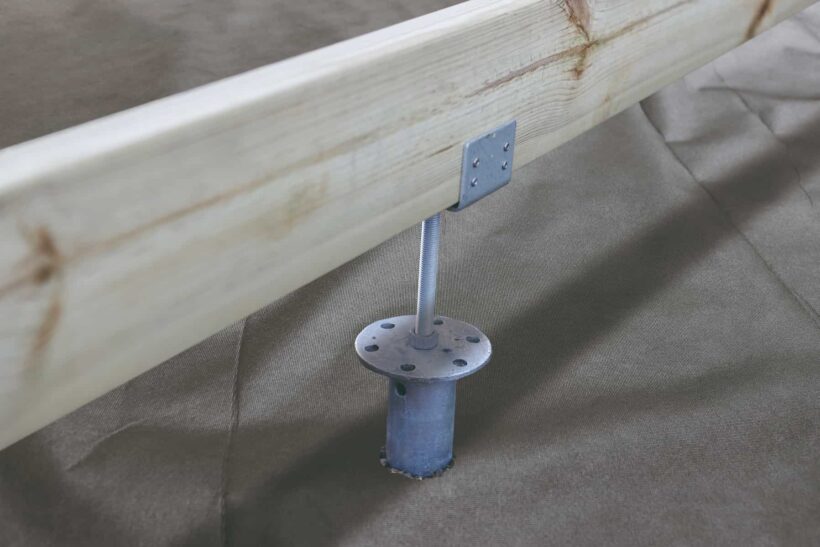

  • Installation des vis de fondation et de leur support en L
  • Mise en scène vis de fondation
  • Pose des solives 45x145mm avec 2m de portée.
  • Mise en scène vis de fondation 3

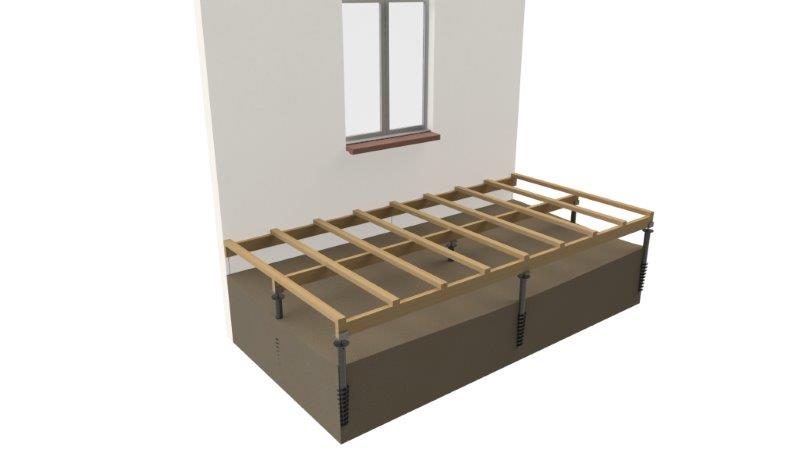

  • Pose des lambourdes 60x80mm
  • Installation des lames de terrasse

Installation vis de fondation avec visseuse électrique Cobra 2500N

L’équipement nécessaire

  • Méthode manuelle

Pour installer manuellement vos vis de fondation, deux personnes seront nécessaires. Cette méthode d’installation permet d’économiser du temps et de l’argent tout en facilitant la mise en place de votre terrasse.

  • Ou un adaptateur à douille (boulonneuse à choc) VDF2-outil-E-montage-01b

Pour gagner du temps et avoir une structure construite rapidement, optez pour un outil électrique. Pour limiter les frais, pensez à le louer le temps des travaux. (La boulonneuse à choc du type Makita TW1000 peut être louer pour qqs dizaines d’euros par jour chez des loueurs d’outillage.)

Vis de fondation Spirale : la révolution pour votre terrasse en bois

La construction d’une terrasse en bois est désormais plus simple et économique grâce aux vis de fondation Spirale. Ces vis offrent de nombreux avantages par rapport aux méthodes traditionnelles impliquant des blocs de béton ou des dalles.

Caractéristiques des vis de fondation Spirale

  • Pas besoin de béton
  • Installation facile et rapide
  • Démontable
  • Support en forme de L pour les solives inclus
  • Résistant à une charge minimale de 450 kg

Les vis de fondation Spirale sont entièrement recyclables et réutilisables, ce qui les rend écologiques et économiques. De plus, elles ne nécessitent pas de béton pour leur installation, simplifiant ainsi le processus.


Présentation de la Vis de Fondation Spirale pour terrasse bois

Étapes d’installation des vis de fondation Spirale

Les étapes d’installation d’une structure de terrasse en bois sur des vis de fondation Spirale sont les suivantes :

  1. Vissage
  2. Mise en place des solives
  3. Mise en place des lattes
  4. Mise en place des lames de terrasse en bois

Lors de l’installation des vis de fondation, il est important de vérifier qu’il n’y a pas d’obstacles susceptibles d’être endommagés (câbles, canalisations, etc.). Pour en savoir plus sur l’utilisation et l’installation des vis de fondation Spirale, cliquez ici pour télécharger la notice.

5 astuces pour réussir l’installation de vos vis de fondation

  1. Ne jamais ajuster le niveau en dévissant lors de la pose des vis de fondation.
  2. Si le terrain est trop dur pendant la pose et que vous ne parvenez pas à enfoncer la vis, retirez-la et augmentez le diamètre du trou pré-percé.
  3. Veillez à respecter les distances entre les vis de fondation et les solives selon les règles indiquées précédemment.
  4. Lors de l’installation, assurez-vous qu’il n’y ait pas de tuyaux, câbles ou autres obstacles qui pourraient être endommagés.
  5. N’hésitez pas à demander l’aide d’un professionnel si vous rencontrez des difficultés lors de l’installation.

Avantages des vis de fondation pour une terrasse bois

Les avantages de la pose de vis de fondation sont nombreux :

  • Écologique : 100 % recyclables et réutilisables, les vis de fondation sont écologiques et ne nécessitent pas de béton pour leur installation.
  • Économique : les vis de fondation coûtent nettement moins chères que des plots béton. Faites le calcul !
  • Rapide : la pose de plots réclame d’aplanir le sol, de couler du béton et d’ensuite sceller des ancres métalliques Les vis de fondation s’installent en creusant simplement la terre à la verticale.
  • Résistant : les vis de fondation présentent un taux de résistance à la compression assez élevé, permettant ainsi de soutenir les lambourdes et la structure de la fondation de la terrasse en bois. La composition en acier galvanisé à chauAQ<Qd offre une garantie de durabilité.
  • Matériel accessible : les vis de fondation s’installent à l’aide d’un outil manuel ou d’un adaptateur de vissage électrique. Plus besoin de béton, de bétonnière, de ciment, etc.
  • Double lambourde : l’installation des vis de fondation permet la création d’une structure qu’on appelle en « double lambourde ». Cela permet de renforcer la résistance du platelage et de mettre à niveau le platelage plus rapidement.

Les vis de fondation, notamment celles de la marque Spiral, offrent un gain de temps considérable et facilitent grandement l’installation de votre terrasse en bois. En optant pour cette solution innovante, vous simplifiez non seulement la construction de votre projet mais contribuez également à préserver l’environnement en évitant l’utilisation excessive de béton.

11 comments
  1. BONJOUR
    je souhaiterais mettre en place ces vis de fondation dans du remblai (mise en place, il y a 25 ans) le long de la maison. Supporteront-elles ma terrasse de 12 m de long x 4 m de large.

    merci

    bien à vous,
    Raymond

  2. j’avais prévu de faire une dalle en béton pour un abri de jardin de 5m/3.50 m
    votre système est très intéressant.
    Peut on faire cette dalle à l’aide de votre système pour avoir un accès au ras du sol pour le coté pratique de cet abri ou l’on doit rentrer : motoculteur,tondeuse,
    etc,etc.
    Par avance, merci.
    cordialement

  3. Bonjour,
    Je m m’étonne des portées : 2m avec des solives de 45×145 et des lambourdes de 60×80. Dans votre exemple, quel est l’entreaxe des lambourdes et qu’elle est l’épaisseur de vos lames de terrasse ?
    Le magasin me préconise des portées de 1m avec des solives et lambourdes de 80×120 (entreaxe de 50) et épaisseur de lame de 75.
    Merci pour votre exemple et pour vos réponses. Cdlt JOEL
